地錨蓋
地錨蓋結構
Ground anchor cover structure
一、地錨蓋結構
產品名稱 Product name | 型號規格 Model and specification | 幾何形狀 gcometry | 凈開孔 MM Net opening mm | 材質 material quality |

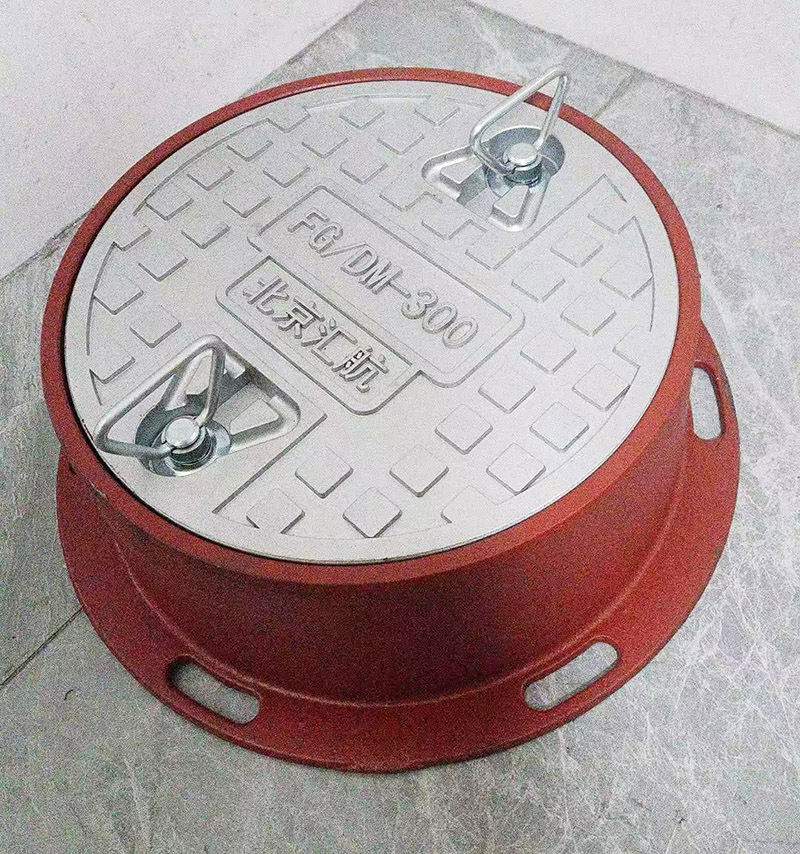

地錨蓋 Ground anchor cover | FD/DM-300 Model and specification | 圓形井蓋中 Round manhole cover | φ275.5 | 井座:球墨鑄鐵 Well seat:nodular cast iron 井蓋;鋁合金 Well cover: aluminum alloy |
二、性能參數及荷載試驗要求

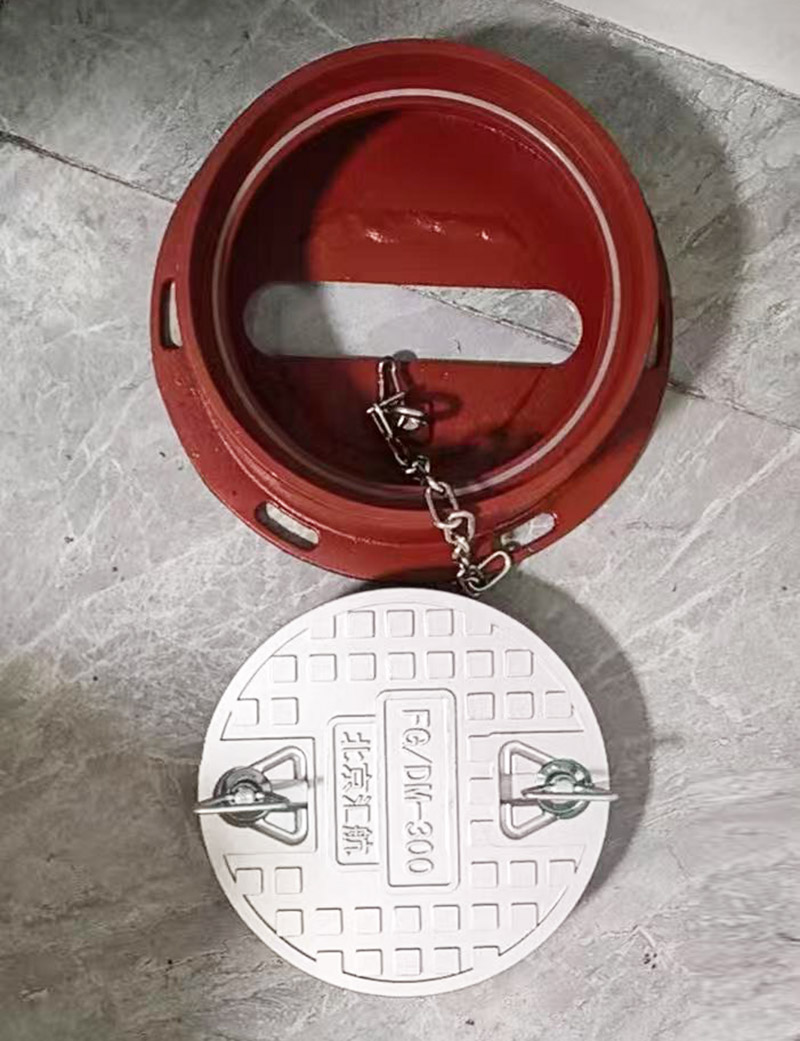

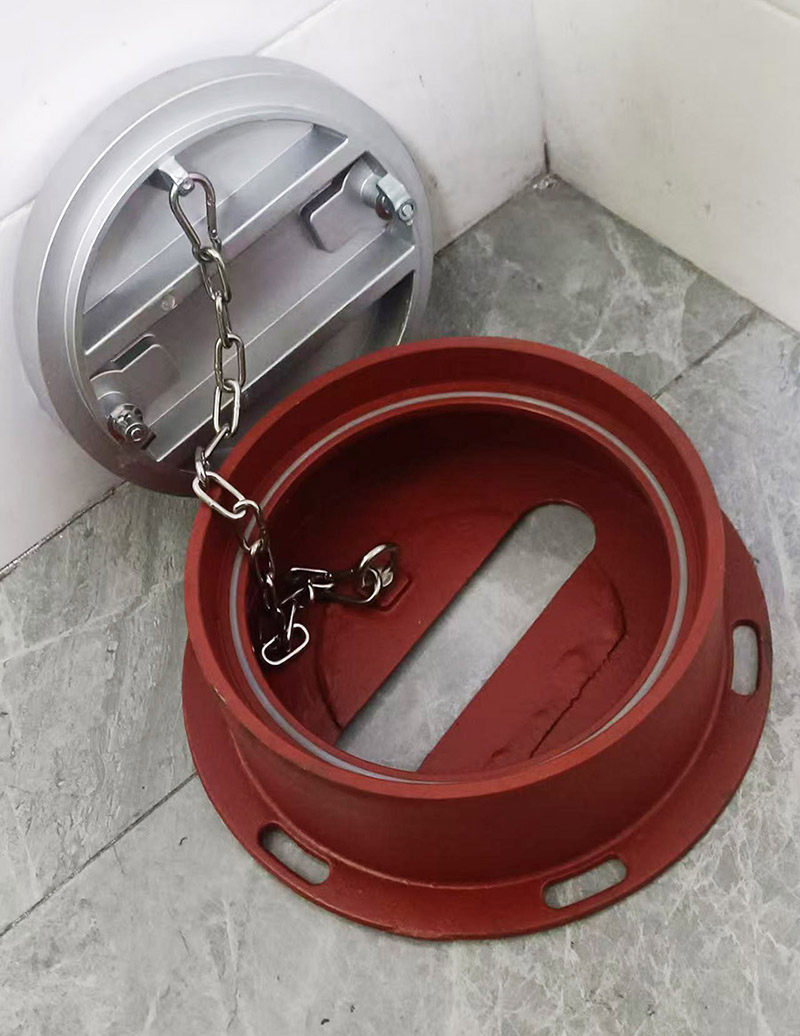

1、地錨井蓋與井座間有鎖定裝置和鏈條連接裝置。
2、井蓋和井座之間采用硅膠密封膠條進行密封，用于防塵。
3、靜態荷載試驗:采用一塊直徑比地錨蓋整體外徑小25毫米、厚度為25MM、肖氏硬度為55A-70A的橡膠塊，放在地錨蓋和井座已配合好的井蓋上，后放置于試驗機下，通過橡膠塊施加31.7Kg/cm的靜荷載。加壓速度不大于4536Kg/min。在承受31.7Kg/cm 的靜荷載下，地錨蓋不能發生永久性變形，材料本身及表面涂層開裂，或地錨井座出現損壞視為不合格。
三、使用位置及作用
使用于飛機停機位錨固的區域，地錨蓋用于保護錨固栓，使其道面平整美觀，達到易清掃易清雪的目的。
四、設計優勢
1、井蓋底座采用外支撐，框架壓強小。
2、可與鋼筋連接牢固，提高使用壽命。
